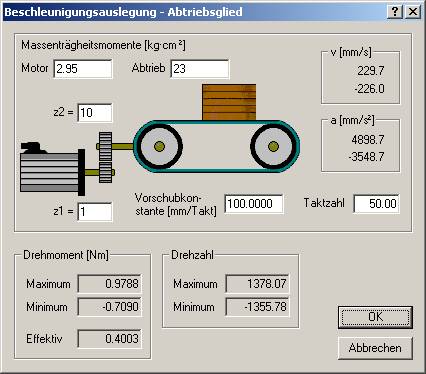

Dialog: Beschleunigungsauslegung

Die Beschleunigungsauslegung ermöglicht eine Überprüfung der Parameter des Antriebs für die ausgewählte Slave-Achse.

Taktzahl

Festlegte Geschwindigkeit der Master-Achse für das ausgewählte Produkt. Im CamDesign ist die Länge eines Taktes als die Zeit definiert, die der Master benötigt, um den gesamten Definitionsbereich vom Minimum bis zum Maximum zu durchlaufen. Die Taktzahl ist die Anzahl dieser Takte pro Minute. Wenn der Master eine Rundachse und ein Winkelbereich von 0..360° definiert ist, entspricht die Drehzahl des Master gleich der Taktzahl.
Die Taktzahl beeinflusst die Extremwerte der Geschwindigkeit v und der Beschleunigung a der Kurvenscheibe. Eine Änderung hat ebenfalls Auswirkungen auf die Anzeige der Kurven im Fenster Zeitliche Ableitungen.

Vorschubkonstante

Die Vorschubkonstante legt fest, welche Weglänge [mm] bei einer Umdrehung des Abtriebes (Getriebeabtriebsseite) zurückgelegt wird.

Massenträgheitsmomente

Für die Berechnung des Drehmomentes benötigt man eine Aussage über die Maschinenkonstruktion und deren bewegte Massen. Rechnerisch kann man diese Angaben in den Massenträgheitsmomenten für die Motor- und die Abtriebsseite (Last) zusammenfassen.

Getriebefaktoren z1 / z2

Im Normalfall wird zwischen dem Motor und der Mechanik ein Getriebe angeordnet. Die Übersetzung des Getriebes sollte immer durch die Angabe der resultierenden Zähnezahlen auf der Antriebsseite z1 und Abtriebsseite z2 eingestellt werden. Diese Angaben sind genauer als das Übersetzungsverhältnis.
